一、概述
ZD9-S型电动转辙机是针对复式交分道岔的转辙器部分而研制的,该机于2009年11月3日通过了由铁道部运输局组织召开的ZD9-S型电动转辙机技术审查,2010年12月在昆明局正式上道使用。
二、结构

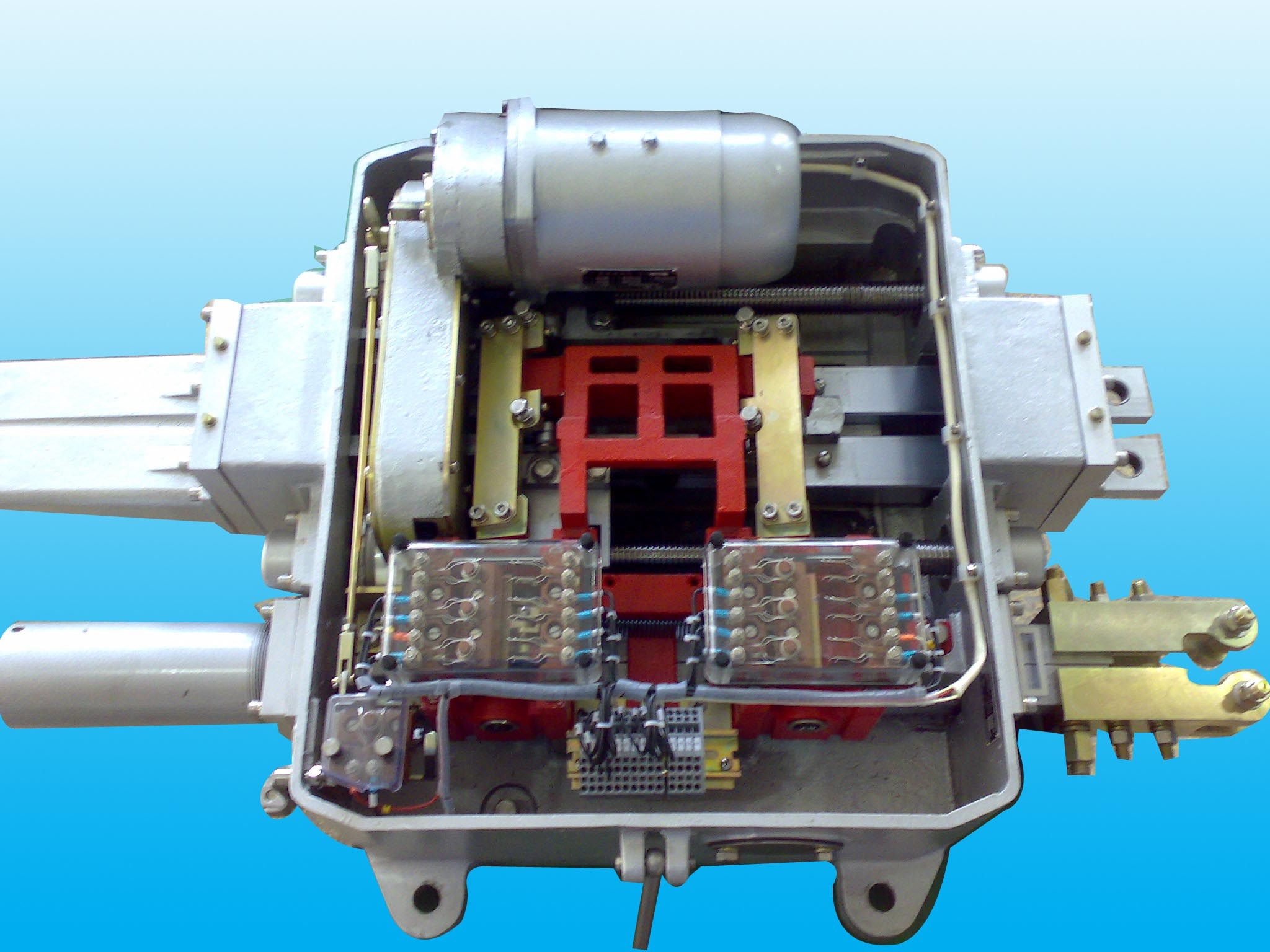

ZD9-S型电动转辙机由一台电机和两套转换、锁闭机构、两套表示机构组成。

三、功能
ZD9-S型电动转辙机专用于现有复式交分道岔的转辙器部分,完成复式交分道岔的转换、锁闭、表示功能。
四、特点
ZD9-S型电动转辙机的特点是,在一台转辙机中设计了两套转换、锁闭、表示机构。两套转换机构同时由一台电机驱动,可以保证转换时的同步性。两套转换、表示机构分别连接两组道岔,可以方便安装、调试。
五、技术参数
型号 |
ZD9-S170+170/2.5K+2.5K |
额定电压DCV |
160 |
额定转换力kN |
每一根动作杆的转换力2.5 |
动作杆动程mm |
每一根动作杆的动程170 |
表示杆动程mm |
152 |
工作电流A≤ |
2 |
动作时间S≤ |
10 |
摩擦力kN±10% |
5~5.6 |
摩擦电流A |
2.2~2.6 |
重量kg |
180 |
适用范围 |
复式交分道岔 |
