速度和距离子系统
产品介绍:

由速度传感器、多普勒雷达、SDU和SDP组成。

◇ 速度距离单元(SDU)

SDU单元为速度传感器和测速雷达信号部分提供电源,当列车运行时,SDU模块能够接收速度传感器和测速雷达发出的脉冲信号,并将脉冲信号转换成数字数据通过MVB总线发送给速度距离处理模块SDP。 外形图见下图。

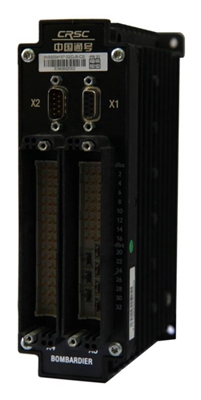

SDU外形图

◇ 速度距离处理单元(SDP)

SDP单元接收从SDU传来的原始脉冲计数,经过运算处理得到当前列车运行的速度和距离数据,再通过通信总线发送给CTCS-3主机控制单元和CTCS-2主机控制单元,外形图见下图。

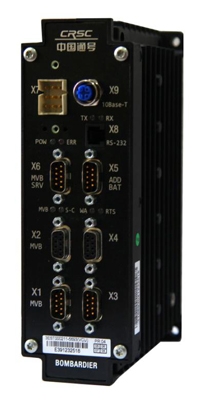

SDP外形图
