由DI、DX、VDX1、VDX2和车载机柜(供电单元和接口继电器单元)组成,用于车载设备与列车之间接口的处理。如列车使用的非安全数字输入输出接口是MVB总线形式,则DI、DX由BCT替代。
◇ 安全数字输入输出(VDX)
列车接口,用于列车超速时,输入输出安全相关的信号,如:紧急制动,制动压力反馈等。
◇ 数字输入输出(DX)
列车接口,用于采集列车输入信号,和输出控制列车的其他信号,如:常用制动输出、切断牵引等。
◇ 数字输入(DI)
列车接口,用于采集列车输入信号,包括驾驶室激活、向前、向后、睡眠信号、紧急制动反馈、常规制动反馈等。

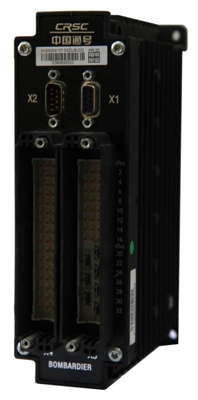

DI、DX、VDX1、VDX2外形图见图1。

图1
◇ 总线适配器(BCT)

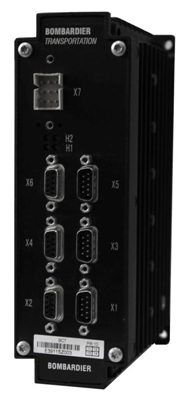

总线适配器是CRH3型列车的专用模块,它将ATP机柜中的列车MVB总线和机车总线进行转换,即EMD与ESDMVB总线的转换,外形图见图2。

图2
