低频发码系统(LFCT)
产品介绍:

LFCT系统接收来自联锁计算机的指令,向FS2500型轨道电路发出预先定义的轨道编码信息。LFCT系统由CCU(中心控制单元)、ICU(接口控制单元)、CCS(中心监控单元)、背板、结构件等构成。

CCU为中心控制单元,负责系统控制逻辑,提供外部总线和内部总线接口。外部总线实现CCU与VPI的数据交互;内部总线实现CCU与ICU的数据交互。

ICU是LFCT系统对外连接FS2500轨道电路的发码单元,ICU从系统内部总线获取低频编码信息,处理后向FS2500发送规定频率的ASK码。

CCS为非安全板卡,主要负责监测系统内部总线和VPI总线的数据,获取整个系统运行、故障等状态信息。

系统结构

l 系统结构图

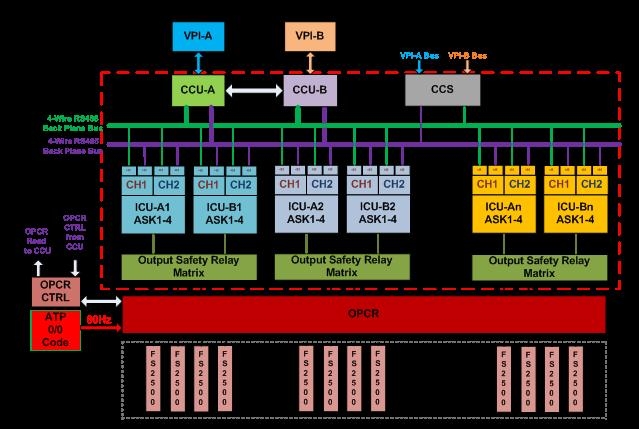

LFCT系统逻辑结构

注:其中红色虚线内为LFCT系统设备,80Hz安全码发生器、OPCR、FS2500轨道电路、VPI系统均为外部既有设备。

l 产品物理结构:

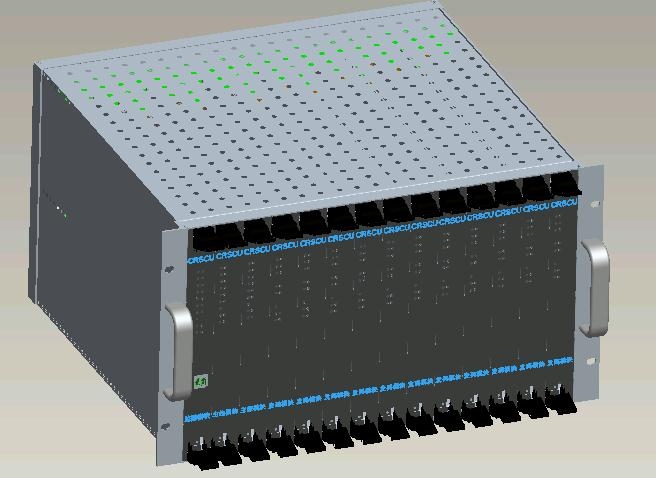

LFCT机笼物理结构图

系统性能

●特性

Ø SIL4级铁路安全型产品;

Ø 二取二逻辑,主备冗余结构;

Ø 系统结构明晰合理,系统配置灵活;

Ø 直接兼容升级既有陈旧系统;

●物理尺寸

Ø 机笼高度:6U (6*44.45mm = 266.7mm)

Ø 机笼宽度:84TE(84*5.08 mm = 426.72mm)

Ø 机笼深度:410mm

Ø 板卡单元宽度:6TE (6*5.08 mm = 30.48mm)

Ø 机笼本体颜色:铝本色

●轨道电路负载容量

LFCT系统容量明细表

机笼

ICU数量

ASK发码单元数量

热备后支持轨道区段数量

备注

主机笼

10

40

20

主机笼和扩展笼通用,扩展笼仅插ICU板卡,其他槽位空闲,根据现场应用进行后部配线

扩展笼

10

40

20

●输出信号指标:

Ø ASK信号电压:55-70Vp-p;

Ø 信号载频:2920Hz±10Hz;

Ø调制频率:

28Hz;32Hz;36Hz;40Hz;44Hz;48Hz;52Hz;56Hz;60Hz;64Hz;68Hz;72Hz;76Hz;80Hz。

Ø 调制频率精度±0.2Hz;

Ø ASK载频为方波,无直流成分,占空比1:1;

调制频率为方波,无直流成分,占空比1:1;
