一、产品用途

可应用于电气化区段钢轨中的牵引电流和信号电流的测量和分析，还可应用于城市轨道交通测量钢轨的信号电流和干扰电流的测量和分析。

在电气化牵引区段，任意时间、地点在线测量钢轨中的牵引电流和信号电流，见图1、图2所示。记录分析仪测量的数据可以为牵引电流和信号电流的日常状态检测和故障查找分析提供重要依据。

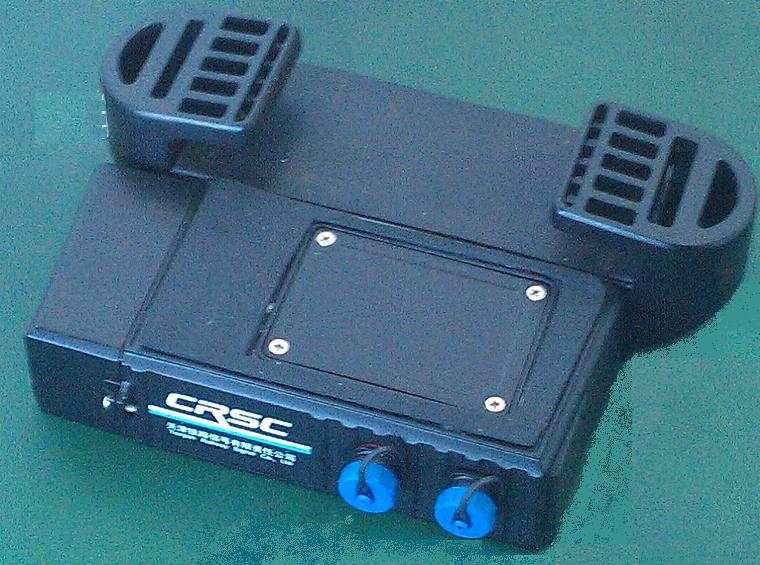

图1  轨旁电参量瞬态记录分析仪

图2 安装示意

二、产品构成

由卡式传感器、数据采集盒、数据下载软件、数据处理软件组成。

三、主要特点

●记录分析仪电池供电可保障连续测量48小时的数据。

●可在钢轨的任意位置测量钢轨中流过的牵引电流和信号电流。

●采用分析软件，对测量的数据进行分析，从而可得出牵引电流、信号电流的有效值、峰值、频率，以及各种干扰电流的谐波分量等数据，为分析牵引供电情况、轨道电路参数、干扰分析等提供依据。

●具有高可靠、功能强大的后台分析软件。

●具有较高的防震、防潮、耐高低温的防护等级。

●记录分析仪对钢轨中流通电流波形的检测能力可与国际知名品牌分析仪媲美。

四、分析图形示例

图3   钢轨中流通电流的有效值波形分析

图4   钢轨中流通电流的谐波成分分析

图5  钢轨中流通电流中牵引电流局部放大分析
