一、概述

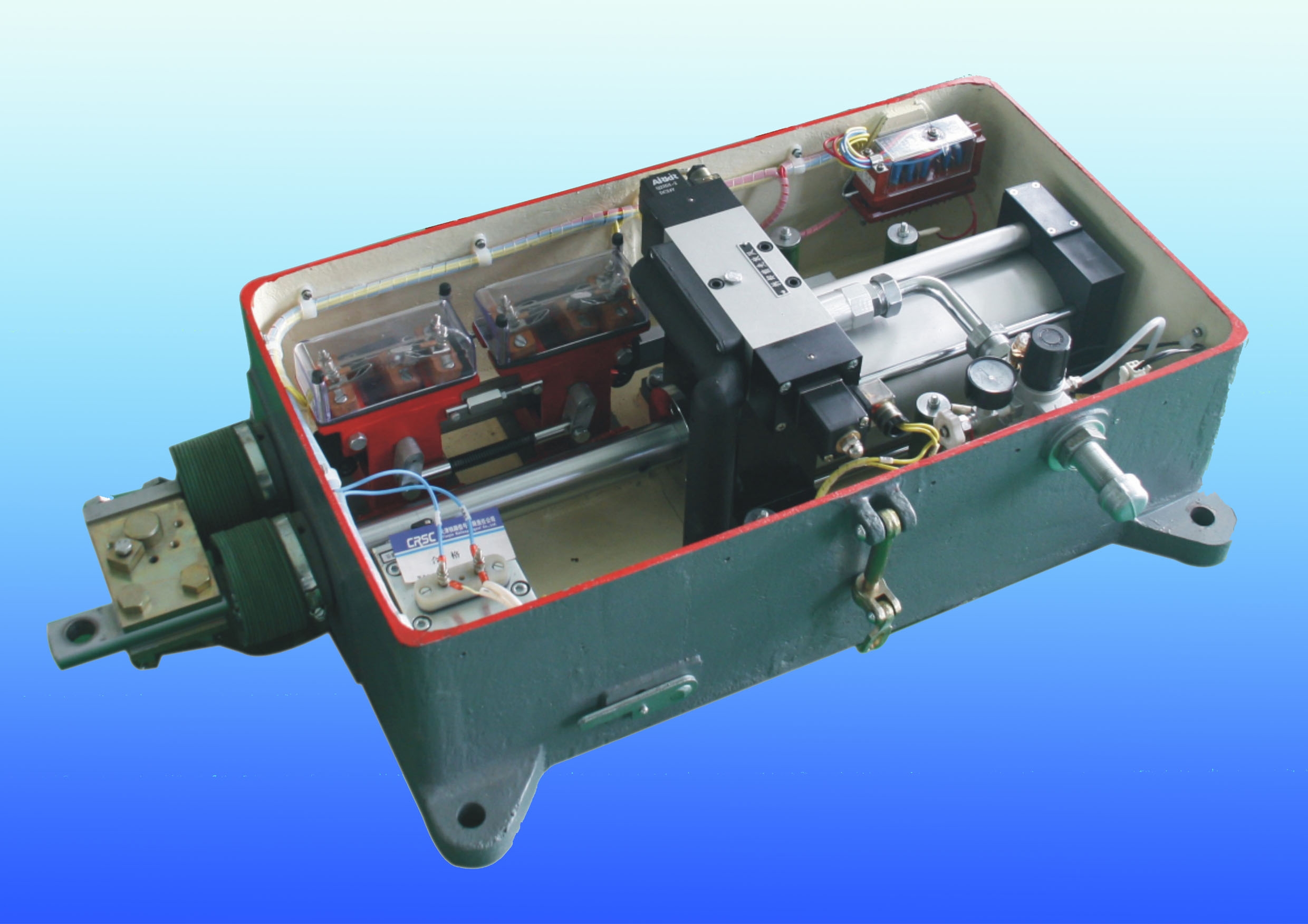

ZK4型电空转辙机可分为ZK4-170型和ZK4-200型两种。适用于有压缩空气源的自动化、半自动化铁路驼峰编组场,在满足道岔转换时间要求时,适用于50Kg/m和43Kg/m钢轨的9号及9号以下单开及单开对称道岔和三开道岔(在不需满足转换时间要求时可根据负载要求选择道岔),可视站场需要,安装在道岔左侧或右侧。
二、结构
ZK4型电空转辙机主要由控制部分(换向阀),执行部分(气缸),表示部分(接点组、表示杆)及气路辅助部分(管路、气源处理元件)和电磁锁闭阀等组成。
三、特点
3.1用差压自保式换向阀结构作整机控制机构,消除了换向阀因漏风而误动作的隐患,提高了整机安全可靠性。
3.2采用双锁闭结构,即:气缸的气锁闭和电磁锁闭,防止了因偶然的泄露或低风压风造成设备失控引发的故障。
3.3表示装置安全可靠、故障率低、动作直观、便于观测、维修。
3.4操作方便,安装和维修简单。
3.5动作速度快,转换时间短。
3.6结构简单、重量轻、使用寿命高。
四、功能
ZK4型电空转辙机借助于压缩空气通过气路部分,由电磁换向阀控制气缸推出或拉入,完成道岔位置的转换,具有道岔快速转换、锁闭道岔、表示尖轨位置的功能。
五、ZK4型电空转辙机主要符合以下指标
型号 |
额定 负载 N |
额定 风压 KPa |
换向阀控制电压DC(V) |
转换时间 s |
活塞杆动程mm |
适用道岔类型 |
电磁锁闭阀吸起电压DC (V) |
额定电压 |
工作电压 |
ZK4-170 |
2450 |
550 |
24 |
20~28 |
≤0.6 |
170±2 |
单开及对称道岔 |
≤10 |
ZK4-200 |
200±2 |
三开道岔 |
保压功能 |
风压从0.55Mpa降至0.20Mpa的时间应不小于8分钟 |
PS31型压力开关指标 |
接通风压≤0.32Mpa,断开风压≥0.23Mpa |
