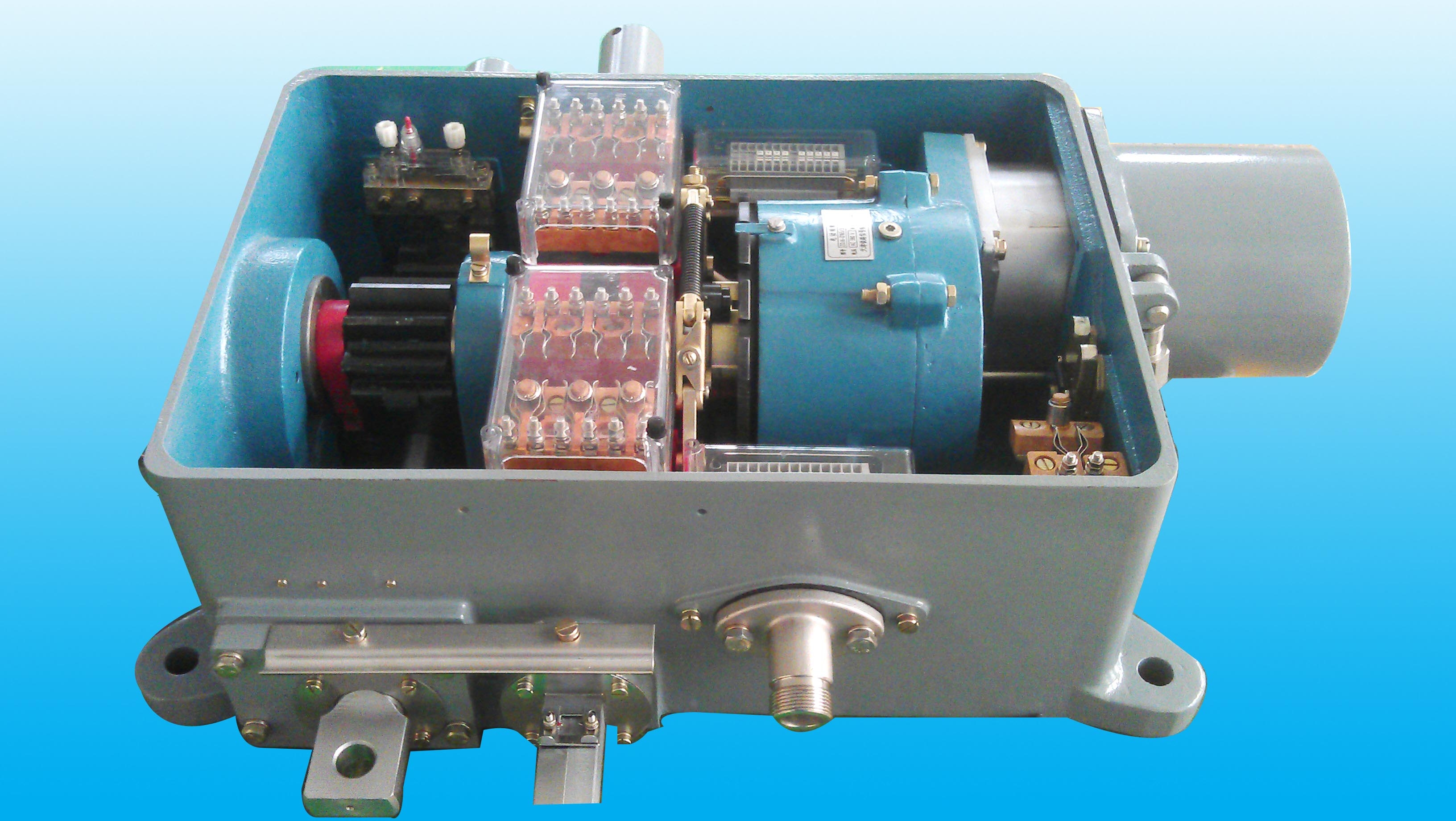

ZDJ6型电动转辙机
产品介绍:

一、概述

ZDJ6型电动转辙机是应用于铁路电气集中,用来改变道岔开通方向,锁闭道岔尖轨、心轨,反映道岔尖轨、心轨位置状态的设备。它采用的是交流供电、内锁闭方式,它继承了ZD6型电动转辙机锁闭方式简单、可靠等优点,另外对减速器进行了重新设计,转辙机的安全可靠性及寿命都有了很大的提高。

二、结构

ZDJ6型电动转辙机主要由交流电机、摆线针轮减速器、转换系统和表示系统组成。

三、功能

ZDJ6型电动转辙机由交流电机驱动,通过减速器减速以及齿轮齿条传动,将旋转运动转变为直线运动来牵引道岔,ZDJ6型电动转辙机具有转换道岔、锁闭道岔,表示道岔位置状态的功能。

四、特点

4.1供电方式采用交流380V电压,适用范围广;

4.2采用了摆线针轮减速器,传动平稳,承载能力强,同时提高了转辙机的效率以及使用寿命;

4.3采用了盘式摩擦且外摩擦片选用了不锈钢材质,避免了摩擦片在潮湿环境下因锈蚀而影响摩擦力的稳定性;

4.4转辙机的挤脱方式采用了全新的优化设计,使得挤脱功能更可靠;

4.5该转辙机与道岔连接的方式、尺寸与ZD6型电动转辙机完全相同,所以在既有线路改造时可以直接选用ZDJ6型电动转辙机,不需变更转辙机的安装装置;

五、技术参数

配置形式 单点牵引
电源电压 三相AC 380V
额定转换力 3.5 kN
动作杆动程 165±2mm
单线电阻 54 Ω
工作电流 ≤2 A
动作时间 ≤6 S
