一、概述

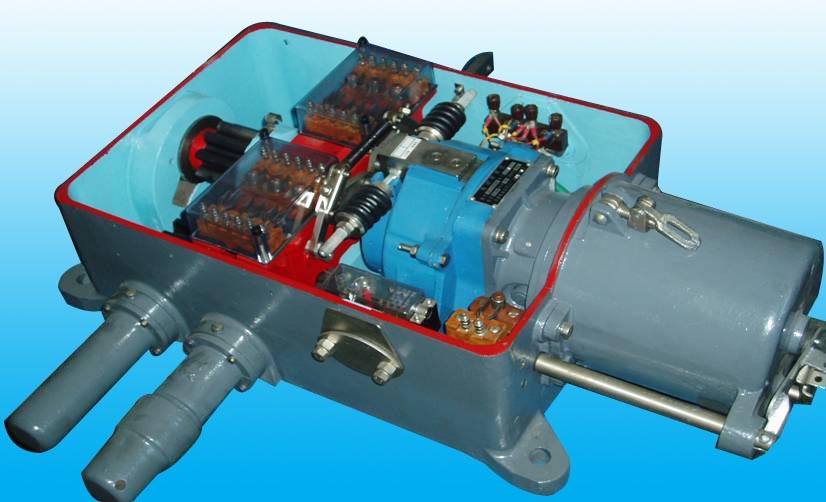

ZD7型电动转辙机适用于铁路驼峰编组场43Kg/m、 50Kg/m钢轨9#及9#以下单开道岔和对称道岔。实现快速转换道岔,改变道岔开通方向,锁闭道岔,反映道岔的位置状态。该转辙机转换力大,转换速度快,安全、可靠。
二、结构
ZD7型电动转辙机主要由直流电机、行星减速器、转换系统和表示系统组成。

三、功能
ZD7型电动转辙机由直流电机驱动,通过减速器减速以及齿轮齿条传动,将旋转运动转变为直线运动来牵引道岔,ZD7型电动转辙机具有转换道岔、锁闭道岔,表示道岔位置状态的功能。
四、特点:
ZD7型电动转辙机除了具有ZD6型电动转辙机的特点外,最主要的一点是,转换速度快,所以非常适合驼峰编组场的使用。
五、技术参数
型 号
|
额定转换力
N( kgf )
|
额定电压
V
|
动作电流
≤A
|
转换时间
≤S
|
动作杆动程
mm
|
表示杆动程
mm
|
摩檫电流
A
|
ZD7-A165/150
|
1470(150)
|
DC180
|
6
|
0.8
|
165+ 2
|
86~167
|
7.8~8.8
|
ZD7-C165/250
|
2450(250)
|
DC180
|
11
|
0.8
|
165+ 2
|
86~167
|
13.5~16
|
