基于光通信的站间安全信息传输系统(CXG-st)
产品介绍:

1.产品概况

CXG-st型基于光通信站间安全信息传输设备适用于新建光缆传输的半自动闭塞线路或既有半自动线路电缆传输改造。传输设备是基于对既有半自动闭塞系统最小改动的原则进行改造设计,因此安装简便。传输设备由安全信息传输设备主机、通信适配盒、切换报警盒组成,主要工作原理如下图所示:切换报警盒作为传输设备与64D半自动闭塞组合架的接口设备,负责将来自64D半自动闭塞组合架闭塞信息转至安全信息传输设备主机,同时预留电缆通道接口便于用户对传输通道的灵活配置;安全信息传输设备主机负责采集闭塞信息,经分析计算后输出正确的闭塞信息至通信适配盒,此外主机出现故障时也会通过通信适配盒将报警信息传输切换报警盒产生声光报警;通信适配盒将闭塞信息转换成适合光通信传输的制式,利用铁路传输网发送至邻站;邻站的通信适配盒收到闭塞信息后将其转换成电信号发送至主机,主机对收到的闭塞信息分析计算向64D半自动闭塞组合架输出正确的驱动信号,最终完成闭塞信息在两站间的传输。

2.主要组成部分

1)CXG-st型基于光通信站间安全信息传输设备-主机

2)XG-st型基于光通信站间安全信息传输设备-切换报警盒

3)CXG-st型基于光通信站间安全信息传输设备-通信适配盒

3.产品特色

1)设备结构上采用4U,19英寸标准机笼,板卡式设计便于现场的安装维护;

2)设备硬件上采用了“2乘2取2”的冗余架构来保证信息处理的安全性和设备的可靠性;

3)设备采用双通道专用光纤通信保证站间传输的可靠性;

4)设备软件上采用使用了铁路信号安全协议-I保证信息传输的安全性;

5)设备具有完善的记录与故障诊断功能,能实时记录闭塞办理过程与故障信息;

6)设备兼容既有闭塞电缆和基于光纤通信的两种传输模式;

4.产品主要性能指标

1)通道接口:专用2M传输通道或专用光纤通道

2)系统总反应时间≤1秒

3)闭塞脉冲信号状态采集≤50ms

4)设备驱动输出(本地)电压为24V±1V

5)设备运行记录大于60000条

6)设备供电与功耗:

主机            AC220V供电  功耗不大于120W

切换报警盒      DC24V供电   功耗不大于10W

通信适配盒      AC220V供电  功耗不大于30W

5.应用线路

上海铁路局:宁启线南通东至白蒲段(旧线改造)

南宁铁路局:新建德保至靖西铁路(新建线路)

南昌铁路局:分文线永新至文竹段(旧线改造)

6.产品实物

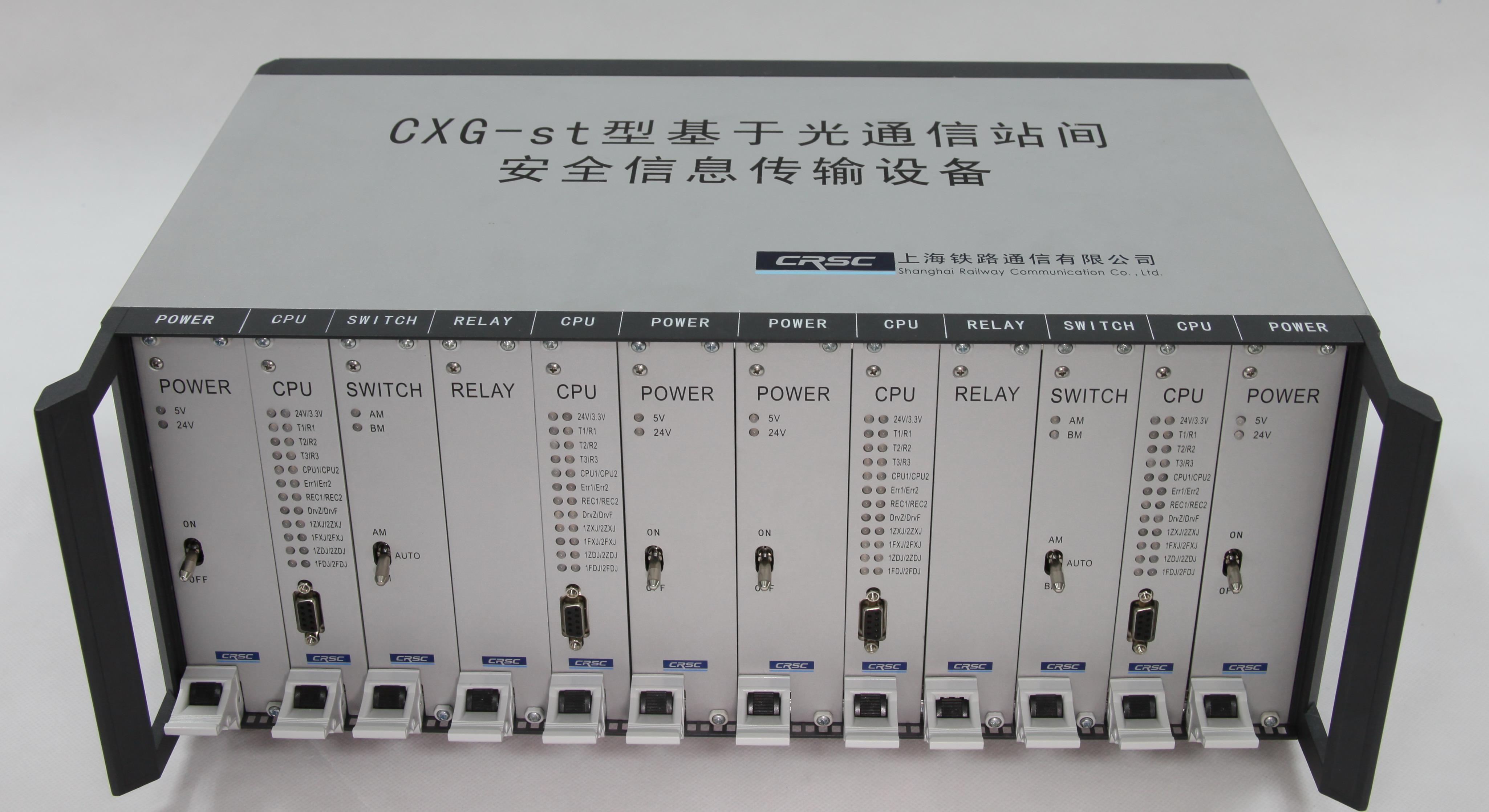

GXG-st型基于光通信站间安全信息传输设备
