车载GSM-R电台
产品介绍:

1.产品概况

随着我国客运专线不断的建设和发展,车地通信发生了巨大变化,CTCS3级列控系统采用无线通信实现车地间连续、双向的信息传输。车载GSM-R电台是车载ATP系统的一个子单元,是为了实现在车载ATP和地面服务器之间通过CSD无线通信方式传输列控动态信息、线路静态信息、临时限速等控车信息而研制的一种无线通信设备,在车载ATP系统中起着至关重要的作用。WZT型车载GSM-R电台与KPASCH的GSM-R电台结构、外部接口功能一致,可以整套替代。

WZT型车载GSM-R电台两套独立设计模块同时工作。电源板接收外部送入的宽范围直流电源电压,外部设备采用RS232或者RS422接口通过监测板DATA口接入,通过标准AT指令控制电台模块收发数据。MT2采用8W大功率的GSM-R电台收发模块,实现网络注册、呼叫、CSD通信等功能。监测板配有SERVICE接口,可以通过RS232接口与PC连接,同时监测板上带有大容量FLASH,实时记录通信过程数据及电台工作状态,用户可以通过USB接口随时下载监测数据。

2.主要组成部分

1)采用标准3U、19英寸机笼。

2)设备由左右两套完全独立的子系统组成。

3)左右每系都包括独立的电源板卡、电台模块、和监测板卡。

3.产品特色

1)设备满足列车在350 km/h运行时速下

2)电台模块数据传输安全、可靠、实时

3)采用左右双系统结构,可实现同时数据传输

4)实时记录电台与外部设备通信数据及电台本身工作状态

5)USB接口随时可下载数据,方便系统维护

6)RS422、RS232接口可选控制

7)欧标箱式结构,板卡式电路形式,可维护性强

4.产品主要性能指标

1)工业级温度工作范围-20~+70℃

2)66VDC~150VDC宽范围直流电源输入

3)876-915MHz , 921-960MHz无线频率工作范围(目前萨基姆频率锁定在上行885-889MHz,下行930-934MHz)

4)发送功率: GSM900 Class 2, 8W (39±2 dBm);

5)接收灵敏度:-104 dBm;

6)RF输入最大电平 -10dBm

7)实时监测串口通信数据,数据记录容量不小于800M

8)设备功耗:小于 120W

5.应用线路

京沪先导段做过跑车测试

6.产品实物

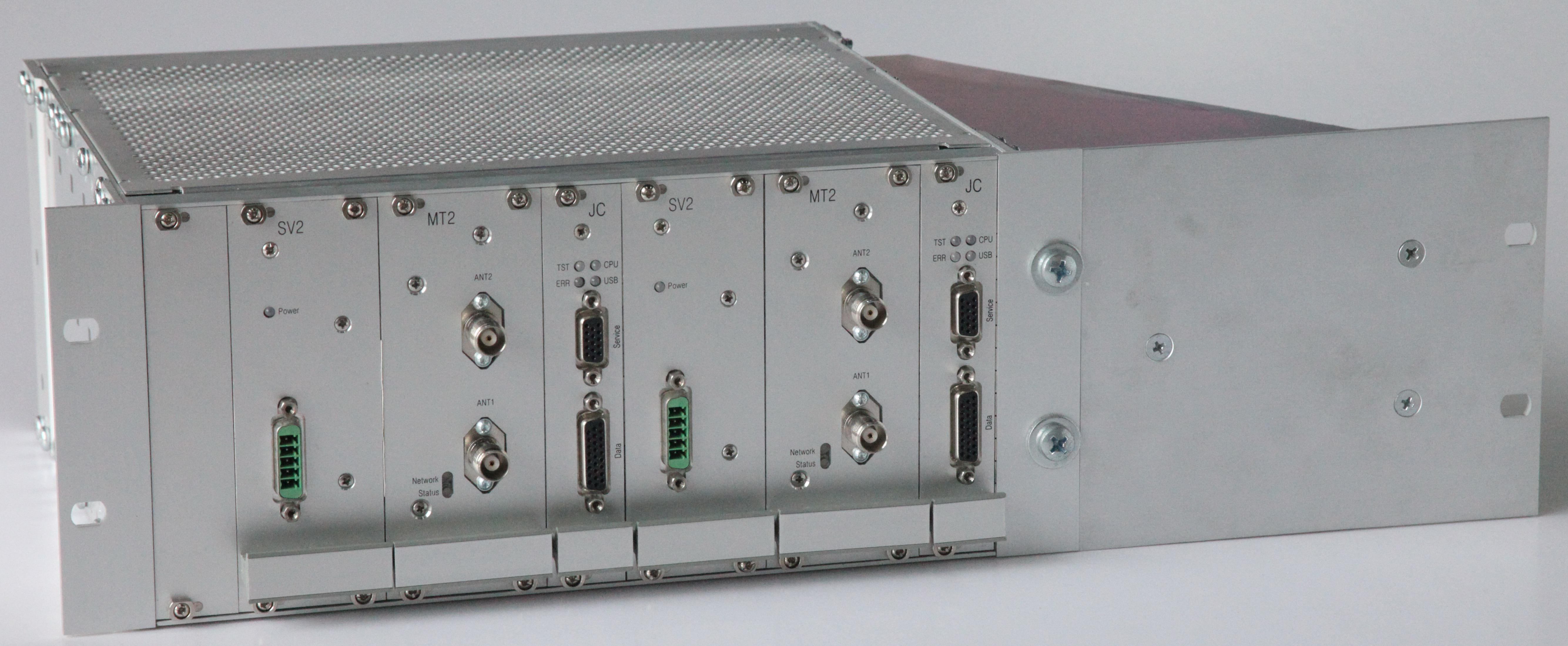

车载GSM-R电台
