城轨列车安全信息实时监测系统
产品介绍:

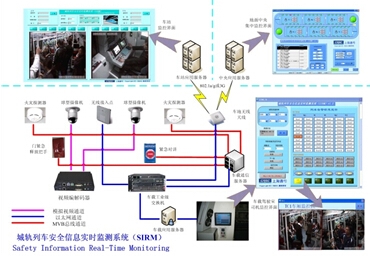

城轨列车安全信息实时监测系统(SIRM)系统,适应了轨道交通对安全防范的高要求,可显著增强车内乘客安全现场图像监控能力的专业监测系统。

系统与行驶中的列车保持实时通信,通过获取运行状态和紧急状态信息,司机在第一时间获取告警信息和现场图像。通过车地宽带无线网络(基于802.11a/g、3G技术等)承载通道,系统将告警消息实时传输至地面控制中心,自动实现紧急状态定位、现场图像实时观察和录像回放,可有效提升轨道交通紧急事件处置能力。

子系统功能介绍

SIRM系统包含三大功能主体:列车监控告警子系统、中央监控子系统、车站监控系统。

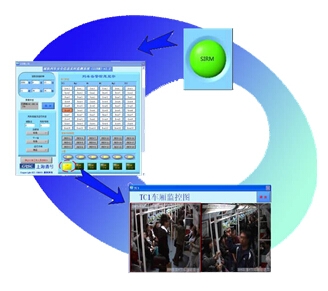

列车监控告警子系统

Ø 小窗口告警提示人机界面,置顶显示;

Ø 高亮度图像化的告警显示界面和声音告警;

Ø 火灾、车门紧急解锁、紧急对讲位置点的快速定位,并实时告警提醒;

Ø 现场视频图像推送显示,和自动录像;

Ø 驾驶室人机界面可自动切换至前方车站站台图像;

Ø 实时告警相关信息(文本及录像)本地存储;

Ø 基于Modbus/TCP协议的信息传输优化技术,有效克服车地宽带无线网的丢包所带来的影响。

中央监控子系统

Ø 基于Modbus/TCP协议的多连接技术实现车地间信息传递;

Ø 图像化显示线路车辆运行状态(车号、上下行、区间等);

Ø 实时接收并显示列车突发告警信息,快速切换至现场图像;

Ø 快速调看突发事件录像,有助于判断缘由和加快处置效率;

Ø 控制中心与车站监控系统之间的列车运行位置信息的交互;

Ø 可与综合监控(ISCS)、思科统一通信(UC)系统实现交互;

车站监控系统

Ø 驶入车站的上下行列车车厢内图像可自动显示在监控显示界面;

Ø 列车发生紧急事件(如火灾、车门非自然释放)等信息将自动发送至相关车站;

应用案例

深圳地铁1号线列车安防系统,采用v1.2版本。
