DWZJ-5型列车无线调度总机
产品介绍:

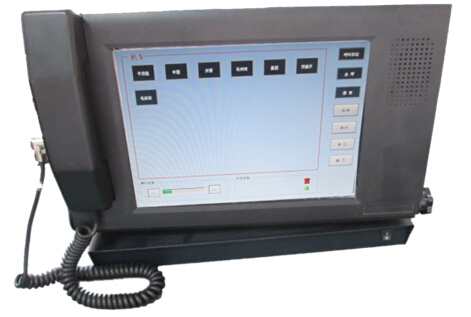

图 DWZJ-5型列车无线调度总机

dwzj-5型列车无线调度总机是铁路列车无线调度通信系统的重要组成部分。设备采用液晶显示、红外触摸屏操作,实现了调度员与车站值班员、调度员与机车司机之间的通信。能管理两个调度区段。

1设备主要特点

•采用液晶显示,触摸屏软按键,显示屏多角度调节,指示明显、操作方便。

•调度可以通过选择与两个不同区段的车站值班员或司机通话。

•调度呼叫车站、司机通过触摸屏单键切换实现。

•调度区段、车站名变动时可以通过修改界面更改。

•提供录音接口,可以通过外接录音设备对调度总机对外通话的实时录音。

•有线信令输入输出电平发生变化时,维护人员可以通过操作触摸屏单键来进行调节,不需要打开设备,操作简单方便。

•可设置测试方式及预留测试端口,方便维修,检修。

2产品组成

•调度总机主机1台

•调度总机显示器1台

•送受话器1只

•三芯220v电源线1根

•数据电缆1套

•电源电缆1套

•配线3套(注:音频四线电缆2套,录音电缆1套)

•使用说明书1本

3环境条件

•工作的温度-10℃~+55℃

•相对湿度95%(30℃)

•大气压力70kpa-106kpa

•振动各向30m/s²,10hz-55hz

•冲击60m/s²

4产品规格

(1)外形尺寸

•主机400(mm)×160(mm)×60(mm)

•显示器400(mm)×260(mm)×60(mm)

(2)重量

整机(含显示器、主机和内部线缆)约12kg

5技术指标

一般技术要求

•编码方式ffsk

•调度数据通信方式udp(tcp/ip协议)

•有线方式四线制

•传输速率1200bps

•平均无故障时间(mtbf)不小于15000h

•电源:输入ac220v/1a,输出12v

主要技术要求

•有线输入阻抗600ω或1650ω

•有线输出阻抗600ω或1650ω

•有线输入电平-4db(-20d~4db可调)

•有线输出电平-4db(-14db~5db可调)

•频率特性300hz~3000hz,±2db(以1000hz为基准)

•音频输出功率0.5w~2w可调(16ω喇叭)0.01~1mw可调(听筒)

•音频输出失真度不大于5%

•发信通路输入电平(mic)-30db(-44db~-29db)

•录音输出电平0db±2db

6功能

•调度员可以选呼司机进行通信,也可全呼该调度区段内的所有司机(c制式无此功能)。

•调度员可对该调度区段内所有司机进行通告,此时司机不能回话(c制式无此功能)。

•调度员可以选呼车站值班员。

•接收来自司机的呼叫并通话。

•能管理二个调度区段。

•具有录音接口,可向录音机输出本调度总机的所有通话音频信号。

•具有自检功能,能自行检测通路是否工作正常。

•可设置测试方式,便于维修、检测。

•30秒内无话音自动拆线。

•具有挂机告警功能。

7产品业绩:沈阳铁路局调度中心、平齐线、秦沈线

8产品报价:50000.00元
