GKJ型机车综合无线通信库检设备
产品介绍:

gkj型机车综合无线通信库检设备用于实现对机车综合无线通信设备、通用机车台、调度命令机车装置、无线车次号编码器的出入库检测,可以对检测结果进行保存、检索和打印。机车出入库自动检测设备采用无线方式完成对机车台的检测。

机车综合无线通信设备库检设备由计算机、激光打印机(a4)、主机、天馈线、ups等组成。

1设备组成

机车综合无线通信设备库检设备由计算机、打印机、主机、天馈线、测试控制软件组成。其中主机可由gsm-r语音模块、gsm-r数据模块、450mhz模块、800mhz模块组成,为可选件,可根据功能要求进行模块配置。

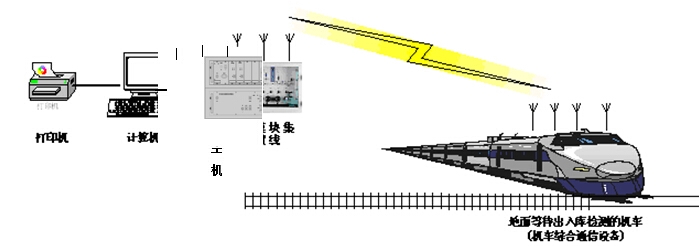

图 GSM-R出入库检测设备示意图

2系统功能

•具有从地面cir库检设备和被检cir设备均能启动库检过程的功能。

•被测cir无论处在何种工作模式,地面库检设备应能启动库检过程的功能。

•在检测过程中,被检设备出现故障时,地面库检设备和被测cir均能发出故障告警,并显示故障范围。

•具有查询、显示及打印检测结果的功能,存储数据及语音容量大于60天。根据需要对检测结果统计分析。

•具有开机自动和人工操作启动自检的功能。

•具有启动450mhz通用机车电台自检的功能。

•具有检测无线车次号编码器的功能。

•具有检测调度命令的功能。

3设备规格

设备主机的尺寸见表。

表主机的尺寸

名   称

型 号

外形尺寸mm

备 注

主机(6U机柜)



540

340

384

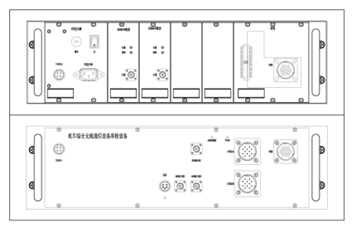

图 GSM-R出入库检测设备主机示意图

4技术指标

ø环境条件

•周围空气温度:-10℃~+55℃

•周围空气相对湿度:95%(+30℃)

•大气压力:70kpa~106kpa(相当于海拔高度3000m以下);特殊要求合同另定

•周围无腐蚀性和引起爆炸危险的有害气体.

•机械条件:

振动试验:10~30hz,0.75mm;30~55hz,0.25mm,三个方向

冲击试验:35g

•电源

输入220v±20%2a

øgsm-r技术指标

•通信方式:cs、gprs

•工作频带:

接收频率:930~935mhz

发射频率:885~890mhz

•载频间隔:200khz

•双工频率间隔:45mhz

•天线阻抗50ω(tnc)

•发射机特性

载波功率:2w(33±2dbm)(gprs、cs)

频率误差:1x10-7

有效值相位误差:误差小于50

峰值相位误差:误差小于200

•接收机特性

标称比特差错率:

静态ber≤10-4

多径eq50ber≤3%

•参考灵敏度:不低于-104dbm

ø450mhz技术指标

•通信方式:同频单工、异频单工

•载波频率:450~470mhz

接收频率:f4

发射频率:f2、f4

•调制方式:fm(16f3e)

•信道间隔:25khz

•450mhz调度命令接口(ffsk)电平测试:

输入电平-10db±6db

输出电平-10db±1db

ø800mhz技术指标

•通信方式:异频双工、异频单工、同频单工

•工作频率:发射821.2375/866.2375mhz

接收866.2375mhz

•天线阻抗:50ω

•调制方式:16kof3e

•波道间隔:25khz

5产品业绩:无(因为此产品由铁科统一提供)
