用于产生18种低频、8种载频的高精度、高稳定的移频信号源,载频和低频通过继电器编码的方式选择实现。采用N+1冗余方式。用于区间和站内电码化区段。
发送器为黑色盒体结构,由6M模块构成,外部采用黑色网罩,内部由CPU板、数字板、电源板、功放板、母板五块电路板构成。采用挂钩方式挂接在相应的安装架上,用专用钥匙顺时针旋转锁闭杆即可将设备固定。ZPW·F型发送器外形见图4.2.2.3-1.

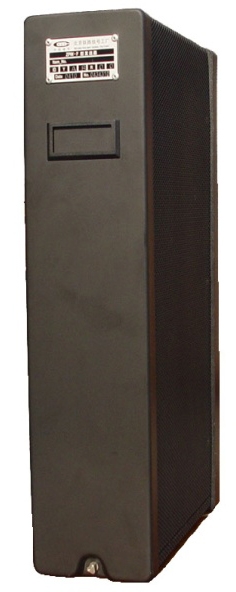

图4.2.2.3-1ZPW·F型发送器外形图
