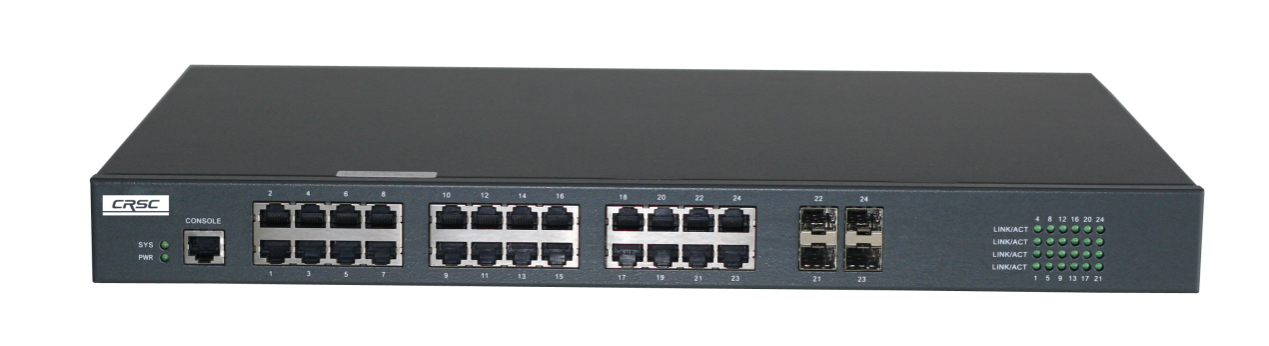

三层全千兆路由交换机系列-普通型
1.产品概述
三层全千兆系列交换机是北京国铁华晨通信信息技术有限公司自主研制的标准三层无阻塞交换机，它提供了多层交换能力和线速的路由转发能力。它基于高性能的asic，采用模块化的结构设计，用户可根据需要选取合适的接口数量灵活地配置网络规模。
三层全千兆系列交换机可广泛用于校园网、政府行业、运营商以及大中型企业网的汇聚层以及中小型网络的核心。共有2款交换机，分别是：DNE2035-0024、DNE2035-0048。
2.主要特性
卓越的性能
最大支持192g背板带宽，可应用于任何千兆组网环境。
硬件路由，线速三层交换包转发率达到77mpps
千兆光纤支持最大80公里的远距离传输，可直接连入城域骨干网
高安全性以及可靠性
限制端口最大连接主机数量
支持ieee802.1x，提供基于端口的用户认证
以太网接口进行多路绑定，增加带宽和系统冗余
强大的acl，支持l2-l4层数据过滤
支持qinq功能
灵活多样的管理方式
采用集群技术，支持多台设备堆叠，利用统一的ip地址进行集中管理，节省地址资源
可以通过控制口、web、snmp等多种方式管理
可以通过tftp进行软件升级和bootrom升级
支持dhcp服务器和中继功能，动态分配ip地址
支持sfp标准化接口，有效保护用户投资
提供冗余电源，增加系统可靠性
强大的流量和广播管理
1.自动检测并抑制广播风暴，支持igmp报文的侦测，有效限制广播报文的泛滥
2.支持全双工模式和半双工模式的流量控制
3.支持以太网接口以1m为步长的速率限制
4.先进的缓冲区管理，支持802.1p协议，每端口4个发送队列映射802.1p的8个优先级
5.支持ip组播和qos
多种路由策略
支持静态路由
支持ripv1/v2、ospfv2，bgpv4等多种动态路由协议
支持pim-sm、pim-dm等多种组播路由协议
3.技术指标
| |
DNE2035-0024 |
DNE2035-0048 |
| 标准配置 |
20千兆自适应电口 4个千兆光电复用口 1个Console口 |
48个千兆自适应电口 4个千兆SFP光口 1个Console口 |
| 背板带宽 |
64G |
192Gbps |
| 三层转发速率 |
36Mpps |
77Mpps |
| 交换方式 |
存贮转发 |
| 处理器 |
RISC300MHz |
| 闪存容量 |
8MB |
| 内存容量 |
128MB，最大512M |
| 地址表 |
8K |
| 外观尺寸 |
442mm×315mm×44mm |
442mm×374mm×44mm |
| 电源特性 |
交流110-240V自适应，47-63Hz，1A/230V，RPS电源热备份 |
| 功率 |
最大100W。 |
| 指示灯 |
电源指示、系统指示、连接/收发指示、10/100M指示 |
| 环境温/湿度 |
0-50℃运行，-40-70℃保存，0-90%无冷凝 |
| 生成树 |
IEEE802.1DSTP IEEE802.1wRSTP IEEE802.1sMSTP |
| VLAN |
支持基于端口的VLAN 802.1Q标记VLAN SuperVlan PrivateVlan GVRP动态VLAN配置 QinQ |
| 流量控制 |
半双工采用背压，全双工采用IEEE802.3x 支持CAR功能，百兆端口以1M步长限速，千兆端口以8M步长限速 |
| 广播控制 |
抑制广播风暴，达到临界点停止发送 |
| 组播控制 |
IGMPSnooping组播报文自动监测 |
| 组播路由 |
IGMPv1/v2/v3 PIM-SM&PIM-DM（S3552不支持） |
| 端口捆绑 |
每组最大8个，同时支持6组 动态LACP或者静态聚合 |
| 端口镜像 |
支持基于流分类的镜像、支持端口镜像 |
| 堆叠 |
软堆叠32台 采用集群技术，利用统一的IP地址进行集中管理，节省地址资源 |
| 路由管理 |
静态路由 RIPv1/v2，OSPFv2，BEIGRP（兼容CiscoEIGRP），BGPv4（S3552支持表项较少） |
| 策略路由 |
支持基于IP的策略路由 |
| 代理功能 |
支持ProxyARP，支持DNSProxy |
| 冗余备份 |
支持VRRP，HSRP热备份路由协议 |
| DHCP特性 |
支持DHCPServer、DHCPClient和DHCPrelay |
| 安全特性 |
IEEE802.1x端口认证 PortSecurity（安全端口）功能 硬件支持IPACL，MACACL，VlanACL 硬件支持基于端口的用户IP+MAC+VlanID+用户账号多种因素组合绑定 远程RADIUS，TACACS+认证 用户分级管理和口令保护 |
| 服务质量 |
HeadOfLine防止拥塞机制 每端口4个发送队列映射802.1p的8个优先级 WRED，WFQ，SP和FIFO队列调度算法 尽力而为服务（Best-EffortService） 区分式服务（DifferentiatedService） 严格优先级轮转算法（StrictPriorty） 加权优先级轮转算法（WeightedRoundRobin） 先到先服务算法（Firstcomefirstserved） TOS重新标记 流量整形（RTS） |
| 网络管理 |
SNMPv1/v2 RMON(1,2,3,9组) Telnet方式 CLI界面 WEB界面 支持BroadDrictor通用网管软件 支持NTP 支持SSH 支持PDP（兼容CiscoCDP） |
