ZPW•T-1700/2000/2300/2600型无绝缘调谐单元
产品介绍:
用于轨道电路中的电气绝缘节和电气绝缘节处。由调谐电路和匹配电路两部分构成,实现钢轨阻抗与电缆阻抗的匹配,以及相邻区段信号的隔离和本区段信号的稳定输出。调谐匹配单元分为四种频率(1700/2000/2300/2600Hz),每种频率对应“-1”和“-2”两个载频,根据区段载频选用不同频率的设备。
调谐匹配单元盒体采用不饱和聚脂材料,盒盖上带有安装滑槽。采用钢包铜引接线与钢轨连接。ZPW·T-1700/2000/2300/2600型无绝缘调谐单元外形见图4.2.2.8-1。

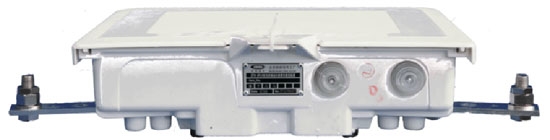

图4.2.2.8-1ZPW·T-1700/2000/2300/2600型无绝缘调谐单元外形图
