一、概述

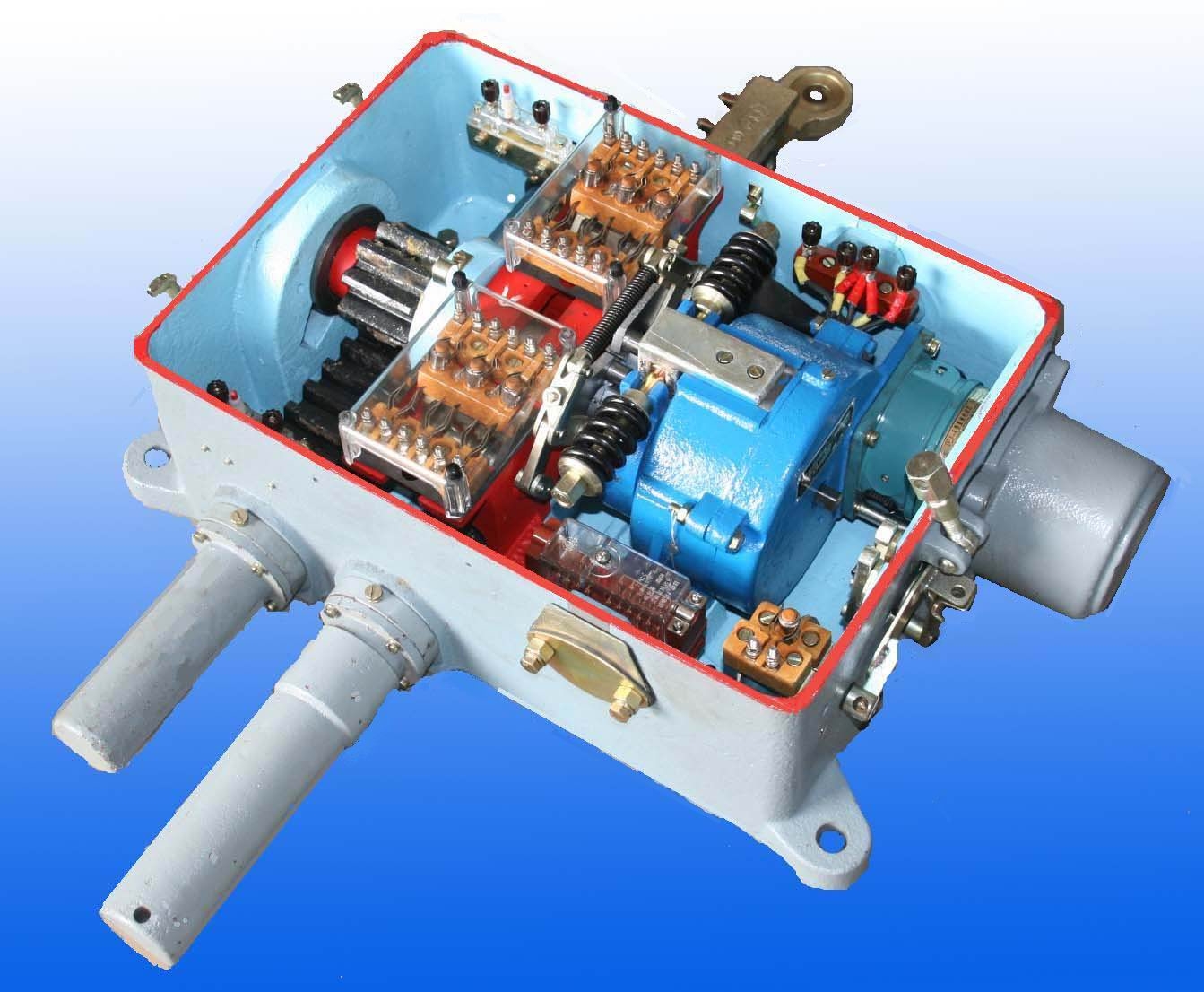

ZD6型电动转辙机是目前用量最大的转辙机之一，适用于列车行车速度≤120km/h线路；用于改变道岔开通方向，锁闭道岔，反映道岔的位置状态。已广泛应用于国家铁路、城市轨道交通、地方铁路，并先后出口蒙古、巴基斯坦、尼日利亚等国家。

二、结构

ZD6型电动转辙机主要由直流电机、行星减速器、转换系统和表示系统组成。

三、功能

ZD6型电动转辙机由直流电机驱动，通过减速器减速以及齿轮齿条传动，将旋转运动转变为直线运动来牵引道岔，ZD6型电动转辙机具有转换道岔、锁闭道岔，表示道岔位置状态的功能。

四、特点

4.1锁闭方式结构简单、锁闭安全可靠；

4.2具有安全保护功能，以保证人工操作是在绝对安全的情况下进行。

4.3根据需要可在转辙机内安装挤切销防护装置，防止挤切销不挤自断现象的发生。

4.4有用于起系统保护作用的摩擦器联接器，其摩擦力调整简单方便；

4.5有速动开关用以检测尖轨或心轨的终端位置。

五、技术参数
