产品介绍：
JZ型系列微机计轴设备为铁路信号安全设备，主要用于铁路轨道区段的占用与空闲检查，设备具有轮缘型车轮传感和轮辐型车轮传感模式，可以根据需求选用。JZ系列计轴系统通过原铁道部的计轴站内轨道应用、计轴自动站间闭塞应用、计轴单线自动闭塞应用等技术审查，通过铁道部的铁路运输安全设备生产企业认定，（证号：TXSX2016-16015），欧洲独立第三方产品安全完整性认证等级SIL4级认证（证号：A12002CE003），目前广泛应用于国内外铁路和城市轨道交通领域。
产品结构：
JZ型系列微机计轴设备，由室内计轴主机和室外设备（车轮检测点）组成。
室内主机 ： 含运算单元、通道防雷及电源等单元，设备通常为柜式结构，外形尺寸为为600X800X2200（宽X深X高），具体机柜尺寸可根据客户需求调整。
室内主机设备见下图：
图1室内主机设备机柜示意图
室外检测点设备：
JZ系列计轴设备的室外捡测点设备按照传感方式不同分为轮缘型传感器和轮幅型传感器。
轮缘型传感器
由RSR180型传感器和卡具组成，单侧钢轨安装，用连接卡具安装于钢轨内侧，无需钢轨钻孔。 室外无需另外加装电子盒，通过电缆直接和室内设备连接。适用于国铁、城轨、单轨、高铁等领域。

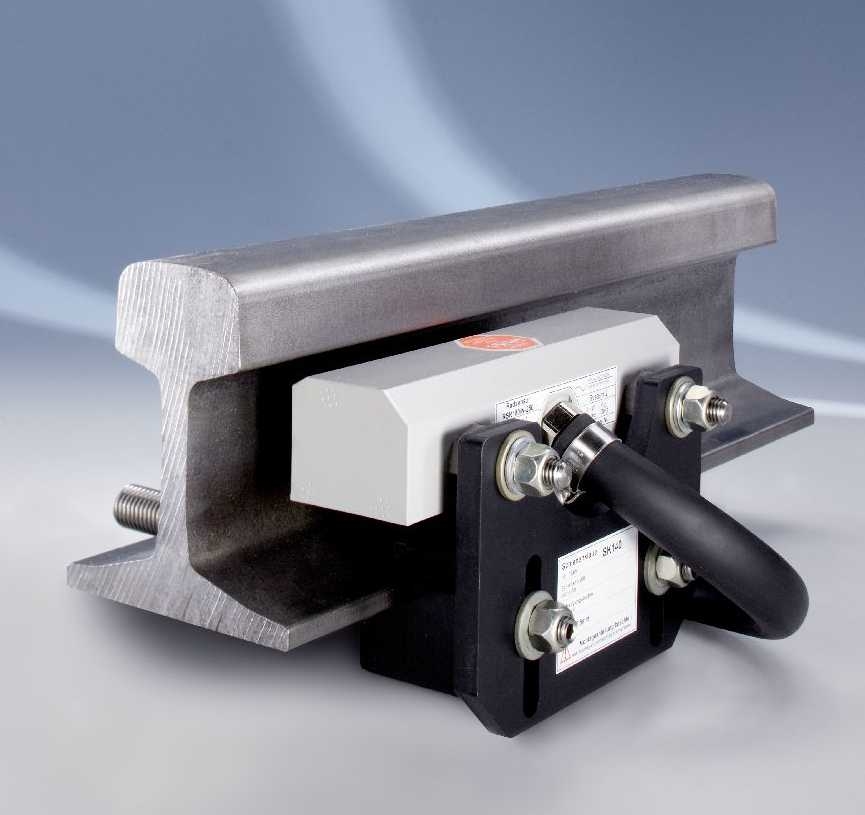

图2室外信号源设备（轮缘检测）
●轮幅型传感器
由车轮传感器CC32K和轨旁电子检测盒JCH组成，单侧钢轨打孔轨腰安装方式，适用于国铁、城轨、单轨等传输距离长，抗干扰要求高的使用领域。
图3室外信号源设备（轮辐检测）
产品应用领域：
计轴在城轨领域应用

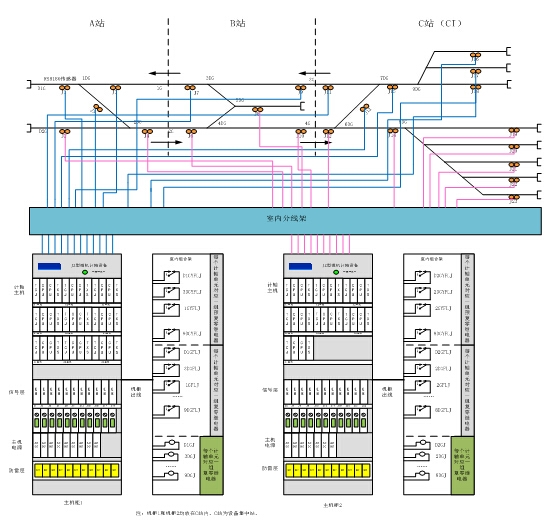

图4 JZ型微机计轴设备（轮缘型）——城轨领域
计轴在自动站间应用

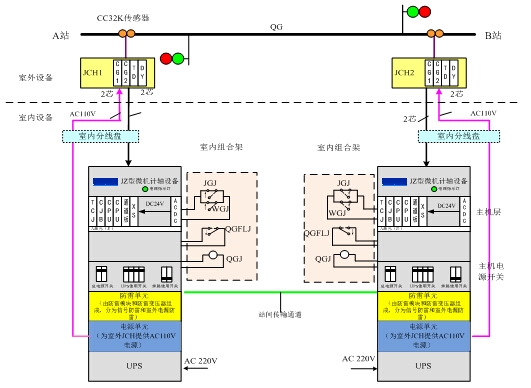

图5 JZ型微机计轴设备（轮幅型）——站间
计轴在自动闭塞（含红光带）应用

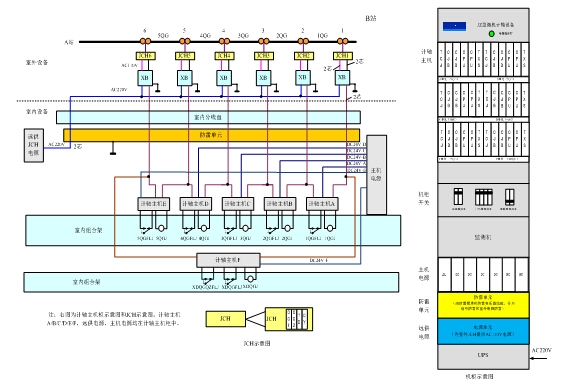

图6 JZ型微机计轴设备（轮幅型）——自动闭塞
计轴在站内应用（含站内分路不良）

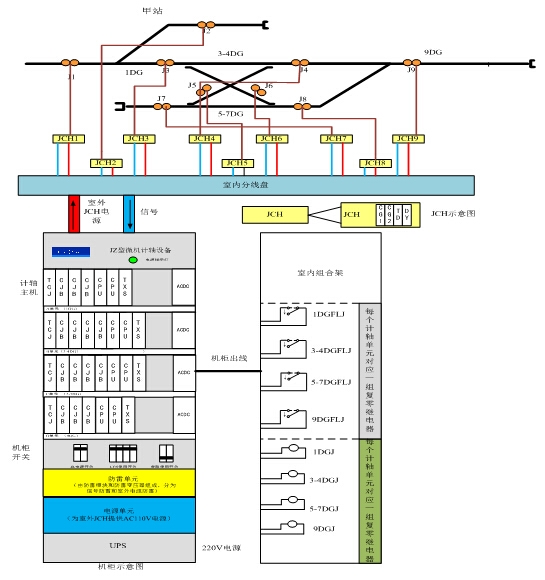

图7 JZ型微机计轴设备（轮幅型）——站内
计轴在道口应用

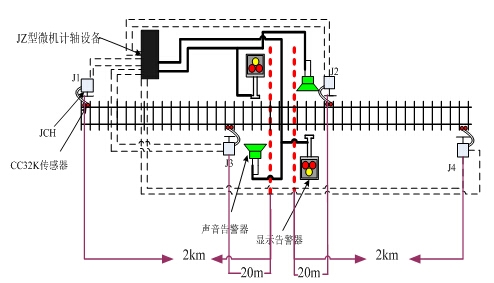

图8 JZ型微机计轴设备（轮幅型）——道口设备
